Part Number
09151123121
Manufacturer HARTING
Other Part Numbers
1195-8683-ND
09151123121-ND
1195-8683
09 15 112 3121

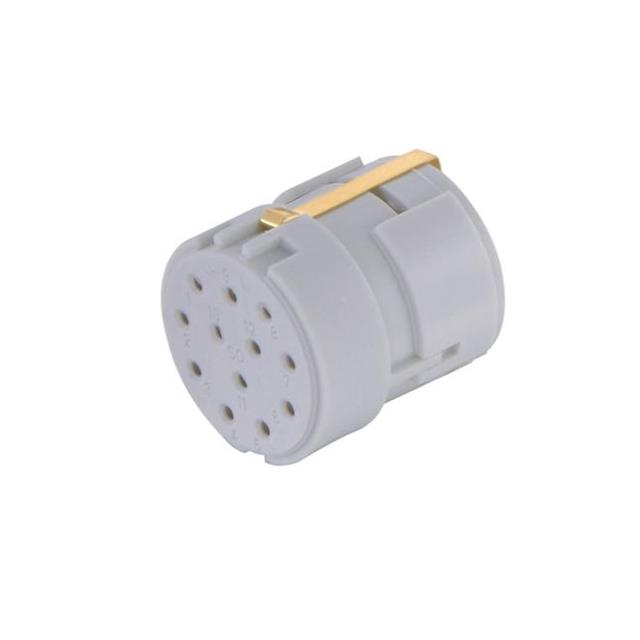

Description CONN INSERT FMALE 12POS
Detailed Description 12 (11 + PE) Position Circular Connector Insert
Manufacturer Standard Lead Time 8 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer HARTING
Series
Han® M23
Packaging
Bulk
Part Status Active
Connector Type Insert
Shielding Unshielded
Number of Positions 12 (11 + PE)
Type For Female Sockets
Orientation Keyed
Shell Size - Insert M23-12
Operating Temperature -40°C ~ 125°C
Contact Type Crimp
Contact Size 1.0mm
Material Flammability Rating UL94 V-0
Note Contacts Not Included; Insert Only, Requires Shell
Housing Color Gray
Contact Shape Circular
Insert Material Polyamide (PA), Nylon

Documents & Media

RESOURCE TYPE LINK
Datasheets 09151123121
Datasheets 09151123121
Datasheets 09151123121 Drawing

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8538.90.8180
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

In Stock: 5

Can ship immediately.
