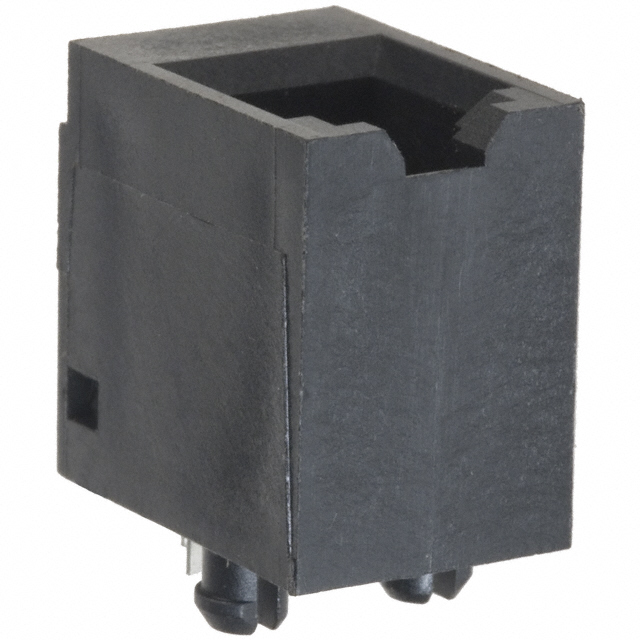

SS-6544-NF

Part Number
SS-6544-NF
Manufacturer Stewart Connector
Other Part Numbers
380-1030-ND
380-1030-NDR
SS-65400-003
SS6544NF
380-1030
Description CONN MOD JACK 4P4C VERT UNSHLD
Detailed Description Jack Modular Connector 4p4c (RJ9, RJ10, RJ22) Vertical Unshielded
Datasheet Datasheet

Product Attributes

Category
Manufacturer Stewart Connector
Series
65
Packaging
Tray
Part Status Obsolete
Features Board Lock
Connector Type Jack
Contact Finish Gold
Mounting Type Through Hole
Shielding Unshielded
Orientation Vertical
Operating Temperature -40°C ~ 85°C
Number of Positions/Contacts 4p4c (RJ9, RJ10, RJ22)
Termination Solder
LED Color Does Not Contain LED
Tab Direction User Selectable
Contact Finish Thickness 30.0µin (0.76µm)
Contact Material Copper Alloy
Housing Material Thermoplastic
Number of Ports 1
Number of Rows 1

Documents & Media

RESOURCE TYPE LINK
Datasheets SS-6544-NF
Datasheets Obsolete 16/MAY/2023
Datasheets Modular Jack Drawing
Datasheets SS-6544-NF Drawing

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8536.69.4040
Moisture Sensitivity Level (MSL) Not Applicable
REACH Status REACH Unaffected

Obsolete

This product is no longer manufactured.
